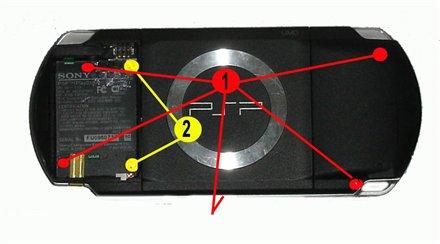

1. Сначала определитесь, нужна ли вам фирменная гарантия, так как выполнение всех последующих действий лишают вашу приставку бесплатного ремонта в сервисном центре ( СЦ). Чтобы все раскрутить, для начала надо вытащить аккумулятор и снять наклейку снизу (повреждение которой снимает гарантию).

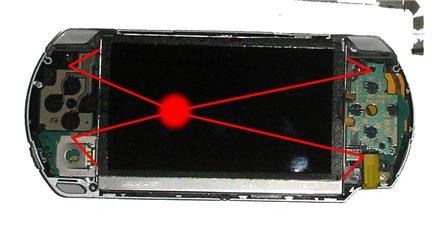

3. Далее снимаете верхнюю панель - лучше это делать с нижнего края приставки, там, где расположены кнопки громкости, Start и Select. И вы увидите это:

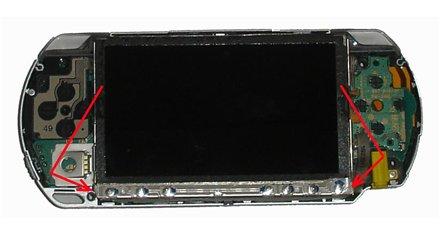

4. Чтобы снять дисплей, необходимо сначала снять планку с софт-кнопками. Она крепится на двух защелках (показаны красным цветом). Удобней сначала отщелкнуть левую, чаще всего это можно сделать даже ногтем, но иногда приходится применить силу с помощью отвертки, пинцета или ножом для бумаг. Если всё получится, то выглядеть это должно где-то так:

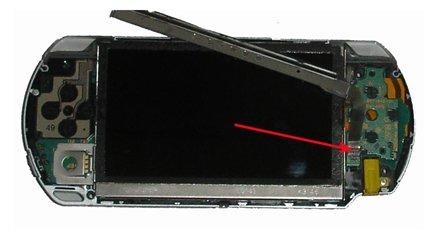

5. Не пытайтесь сразу отложить эту планку в сторону - сначала отсоедините шлейф от платы. Для этого поднимите вверх (до вертикального положения) коричневый фиксатор шлейфа. Это можно сделать пинцетом, ногтем, ножом для бумаги и так далее. Самое главное - цеплять его надо со стороны шлейфа (если смотреть на рисунок, то это сверху). И у вас должно получиться вот так:

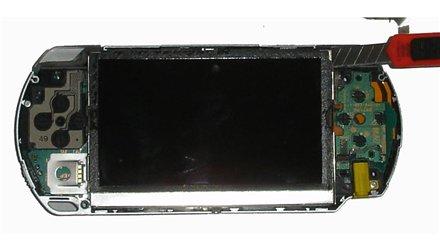

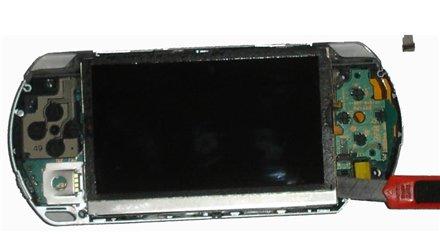

6. Дисплей крепится на четырёх защелках ( две слева и две справа). Для того чтобы его снять надо освободить дисплей хотя бы из двух левых или правых (мне больше нравится из правых). Здесь уже без подручных средств не обойтись, придется воспользоваться чем нибудь плоским и крепким. Лучше всего подойдет плоский нож для бумаги. Сначала верхний фиксатор, потом нижний.



7. После этого дисплей легко выходит из двух других защелок. И вы увидите следующее:

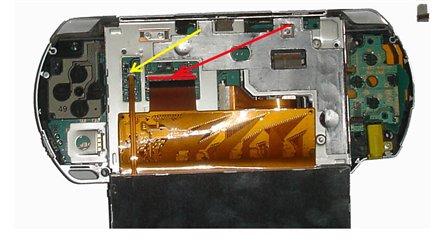

8. Для того чтобы снять дисплей достаточно ослабить фиксаторы двух шлейфов ( широкого и узкого). Для этого у широкого шлейфа фиксатор поднимите кверху со стороны шлейфа (показан красным цветом), а у узкого, наоборот, с противоположной стороны от шлейфа (показан жёлтым цветом). И смотрите не переусердствуйте с разъемом узкого шлейфа, а то мне приносили несколько приставок, где этот разъем был вообще оторван от платы! После того как вы сняли дисплей с вашей несчастной приставки, то она должна выглядеть так же ,как на этой картинке:

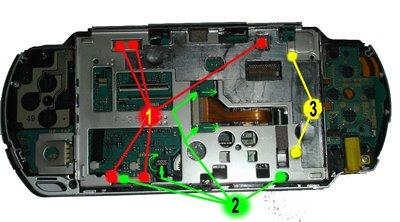

10. Немного отвлекусь и объясню, как снять UMD-механизм, не сильно разбирая приставку. На картинке зелёным цветом отмечены два шурупа (точнее один тонкий винт и один шуруп) - выкрутите только их. Также зелёным цветом показаны два разъема, через которые подключается UMD-механизм (широкий от лазерной головки и узкий от двигателей вращения диска и позиционирования головки). Откройте замок (фиксатор) узкого шлейфа, подцепив его чем нибудь со стороны шлейфа и переведите его в вертикальное положение. Вытащите узкий шлейф из разъема. У широкого шлейфа, если приглядитесь (лучше это делать на приставке, а не на фотографии) сверху и снизу (при ориентации приставки как на картинке) есть коричневые выступы. Сначала один, потом другой подвиньте до упора в сторону шлейфа (если смотреть на картинку, то вправо). После этого вытащите широкий шлейф из разъема. Потом переверните приставку – должно получиться так:

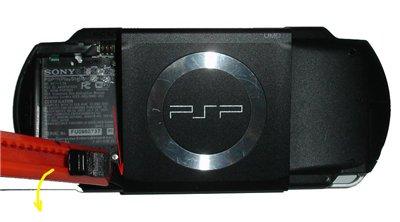

11. Откройте крышку UMD. Возьмите что нибудь тонкое, плоское и крепкое (я здесь использую канцелярский нож), вставьте в щель между корпусом и крышкой UMD (показано красной стрелкой) и вытащите один из крепёжных элементов крышки UMD (движение инструмента приблизительно показано жёлтым цветом). Самое главное: не прикладывайте много силы. Если вы всё правильно сделаете, то один из кронштейнов крышки выйдет, после чего, если покачать крышку UMD рукой, то она должна выйти и из другого крепежа, после чего легко снимается. Обратите внимание когда снимите крышку, сбоку будет торчать пружина ( проволочка) – при обратной сборке обязательно вставьте её в паз на крышке UMD. Если у вас получилось снять крышку, то вы увидите следующее:

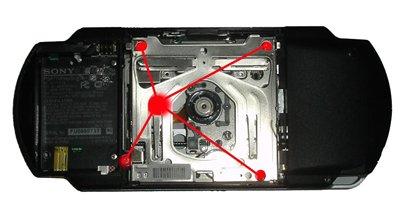

12. Далее откручивайте четыре мелких винта (показаны красным цветом) и вытаскивайте механизм. При откручивании не давите сильно на отвёртку – можно сломать пластмассовые крепления!

Для тех кто хочет разобрать приставку совсем, то есть вытащить динамики, центральную плату, левую или правую плату кнопок, добраться до платы Wi-Fi, то откручивайте все шурупы и болтики, отмеченные красным цветом (смотри первую картинку в этой новости), также не забудьте отвернуть два винта, показанные на картинке жёлтым цветом. Когда все открутите, перед тем как снимать металлический крепёж дисплея (железяка, куда дисплей вставляется), не забудьте открыть к рышку UMD-механизма, чтобы ничего не сломать.
