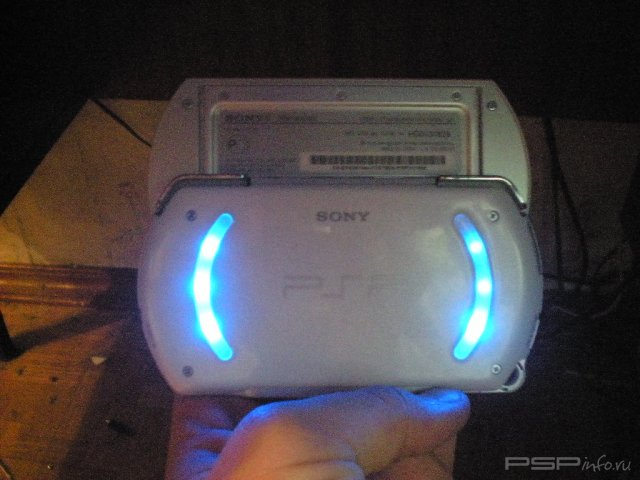

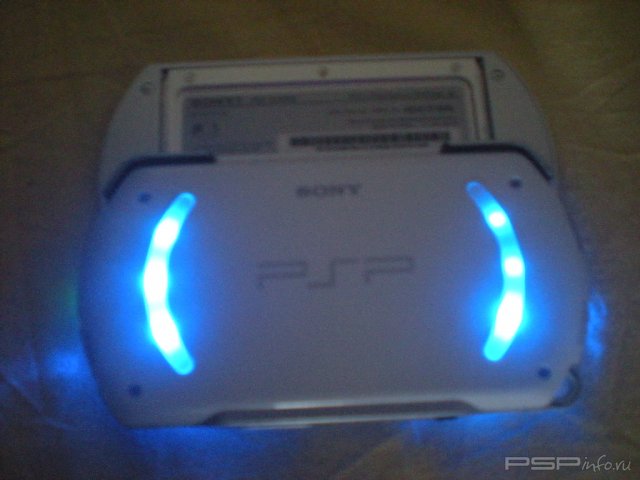

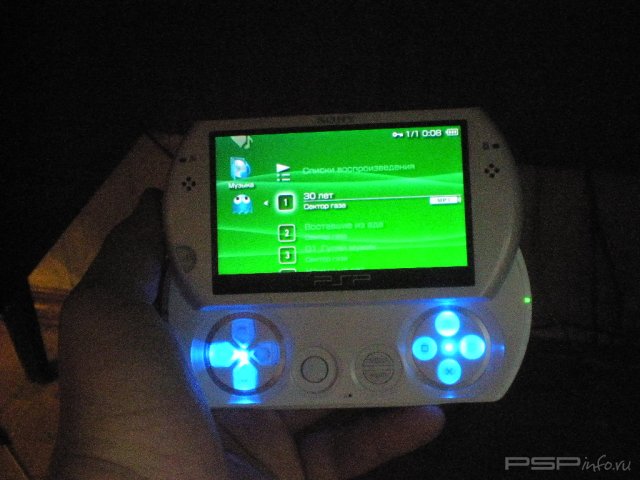

вот почти и подошло к концу уродывание моей гоши)))вот что получилось(фотик г***но):

продолжение следует...

Вот одна из моих работ, пожалуй самая скромная.


Кнопки из белого корпуса PSP Slim, светодиоды в шивтах под музыку.

Две колонки (одна правая другая левая, вытащенные из старого радио) 8 ом 0.7 Ватт каждая. Прилично громкие.


Требуется для этого :
Прямые руки
Изолента
Тонкая крестовая отвёртка (часовые можно)
Паяльник с более менее тонким жалом (мощность не особо важна)
Олово (если нет можно взять из какой нибудь старой схемы)
Канифоль (ну если нет можно без неё, ток мучатся будите)
Эпоксидная смола
Сетка для закрытия UMD (подойдёт сетка от динамика какого нибудь радио)
Дремель (на крайняк паяльник)
Тонкие проводки (я например разорвал IDE шину от компьютера)
Светодиоды (3 мм 2 штуки)
Динамики (не большие) 30мм 2 штуки
Тестер (если нет, то не надо)
---------------------------

Добавлено спустя 17 минут 52 секунды:

У меня анологичный моддинг стоит, только я туда встроил ещё усилитель звука (на базе микросхемы Toshiba TDA7050) + геркон (включение от магнита) + диоды крестовице + гууд батарея)

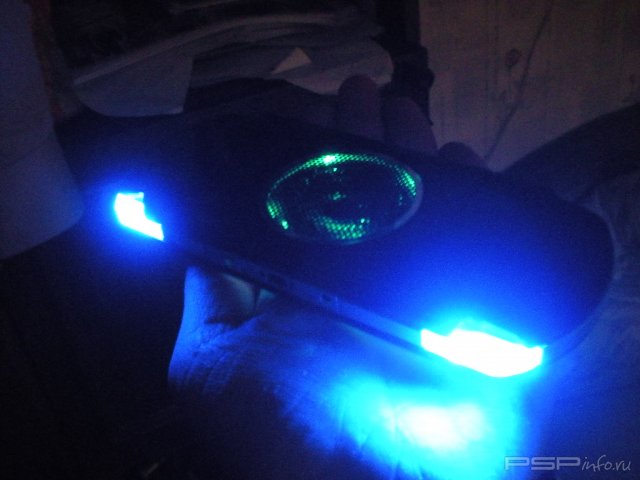

вот и закончил новый моддинг купленной неделю ранее трёхи,решил без лишних излишеств.
что сделано:

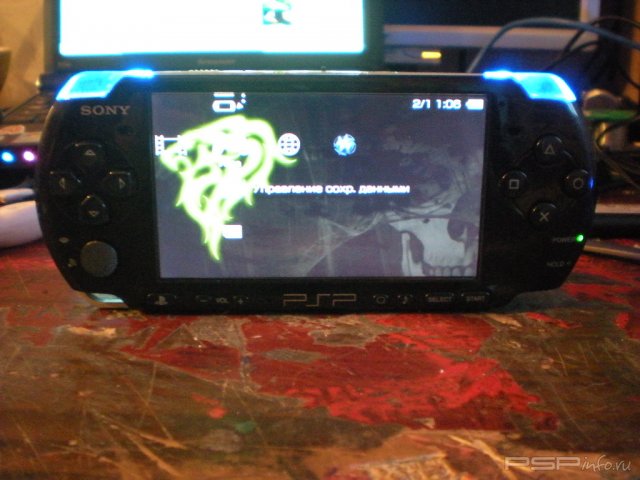

-диоды в шифты от влана,

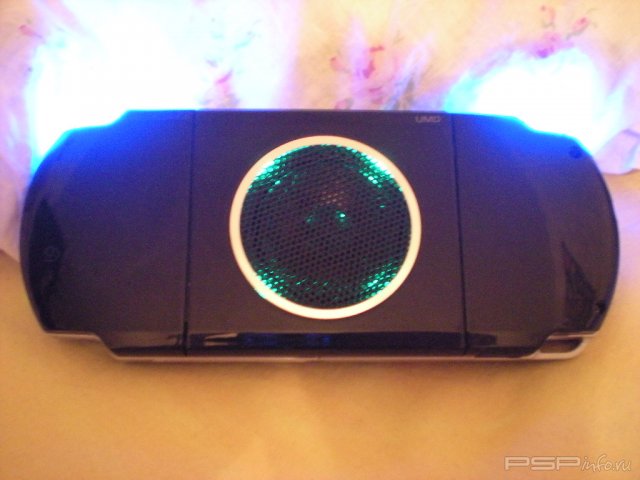

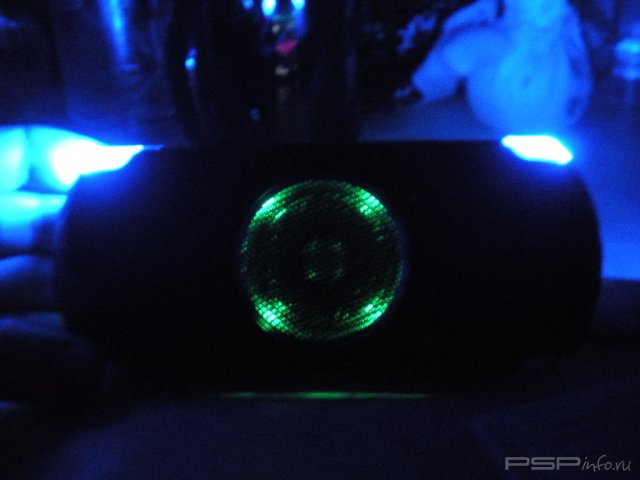

-динамик на 1,5 ватта с сеткой и 4мя диодами в такт музыки

покачто всё,наиграюсь,поставлю что-ть ещё
фото:

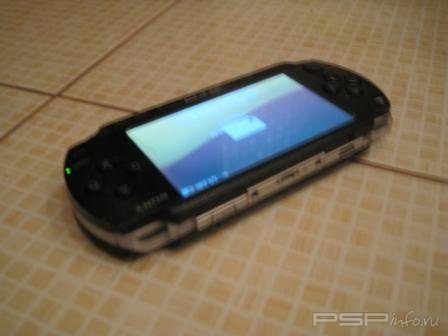

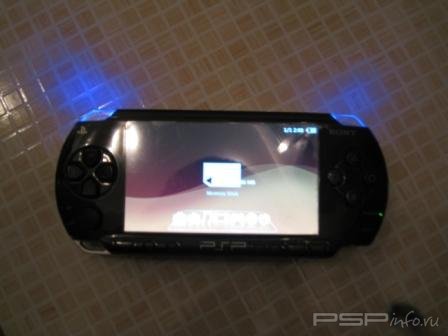

Сделал то, о чём давно мечтал-Моддинг!

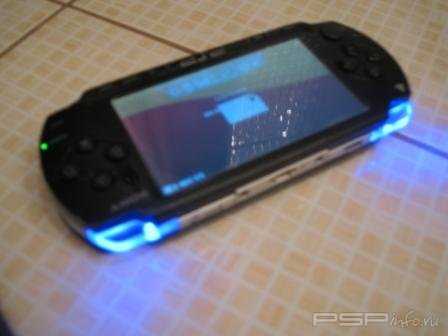

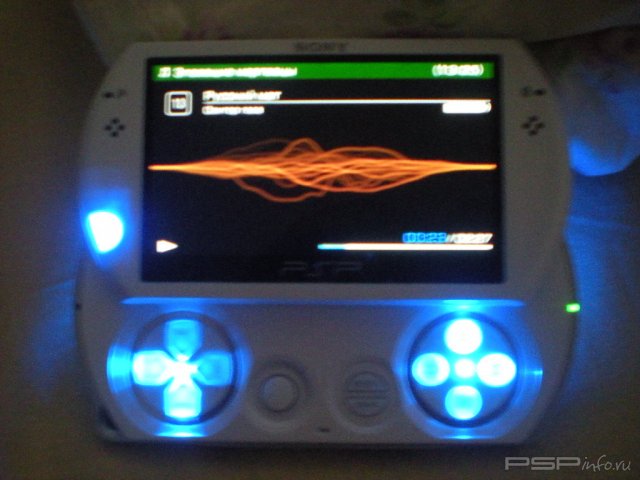

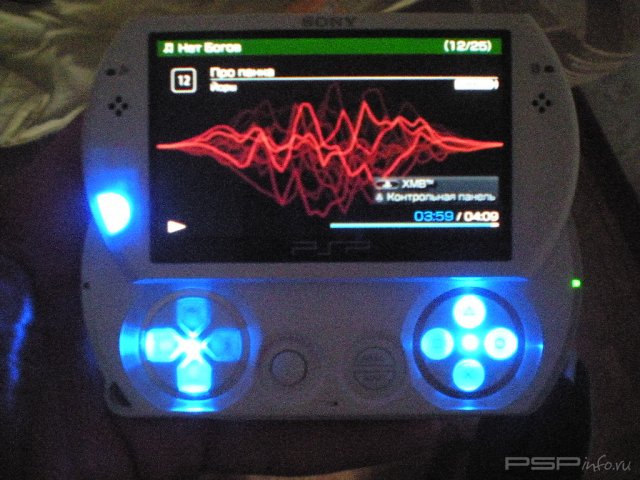

начал с простого:диоды в шивты.
делал два раза тк в первый раз после сборки отказал джойст.
Я безумно рад( ) тк держал паяльник второй раз
Часы работы и накала страстей-типа включится-невключится
И вот:выкладываю на вош суд:

Ща видео выложу(грузится на ютуб)
ещё выкл -кнопкой нота

да есть Remote Joy

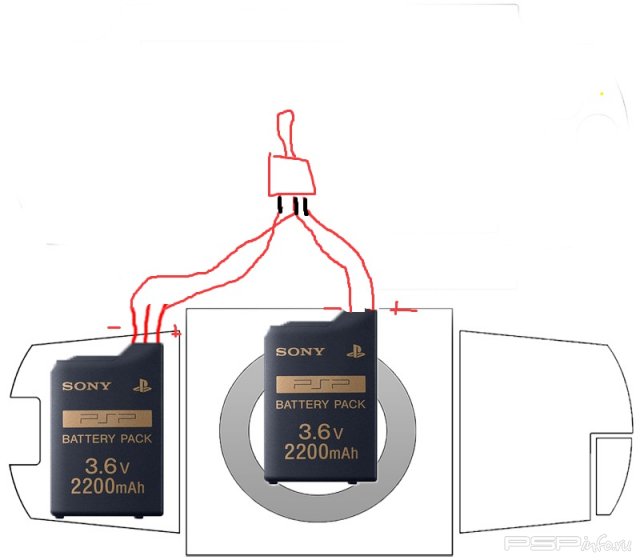

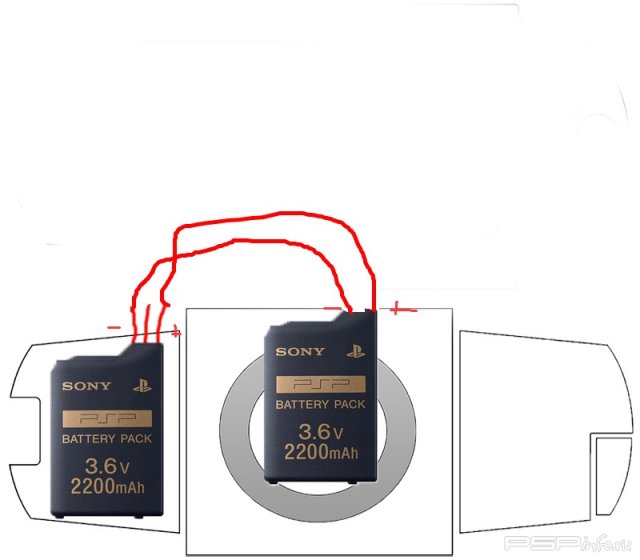

так как нарисовано у тебя нельзя, можно попробывать подключить паралельно, а лучше сделать переключатель.
UMS,
если поставить резистор то ети два аккума будут работать как один, тут нужен стабилизатор, чтоб норм работало.
или

ещё диоды в отверстиях с резьбой (рядом с usb)
позже,когда будут деньги сделаю блютус и карт ридер для cd карт

Добавлено спустя 28 секунд:

как всегда подкачивает фотик=(

Добавлено спустя 22 секунды:

ну и может второй джой поставлю

Добавлено спустя 8 минут 41 секунду:

так же делаю моддинг на заказ, всё, кроме слотов cd и доп.джоев.ПИТЕР

Нуу к подсветке дисплея но я вижу она уже готова=). проще всего подключить к зеленому светодиоду питания.ну возле выключателя

Добавлено спустя 48 секунд:

PS это только мое имхо не больше

Хм.....как у тебя это вышло? у меня таже шняга......

Добавлено спустя 1 минуту 49 секунд:




если не ошибаюсь то вот он....

Данный модинг позволяет читать карты SD, SDHC и МемСтик Дуо одним нажатием кнопки не перезагружая консоль.
Нам понадобится:

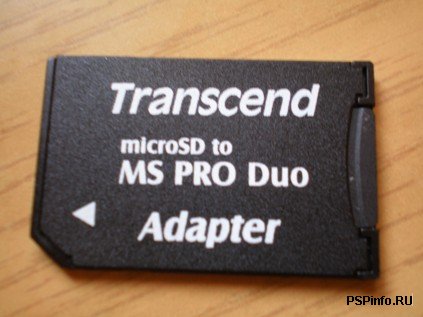

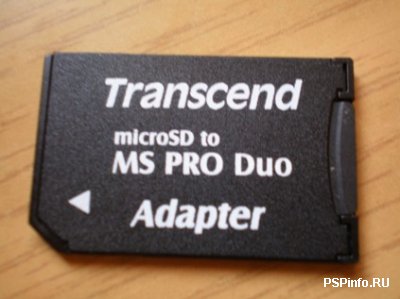

1. Адаптер микроСд под МемСтик Дуо


2. Слот для SD карт


3. Кнопка для переключения карт


4. Провода (желательно цветные, чтоб не запутаться)
5. Паяльник, припой, канифоль
6. Самое главное, ПРЯМЫЕ РУКИ И ТРЕЗВАЯ ГОЛОВА

Приступим

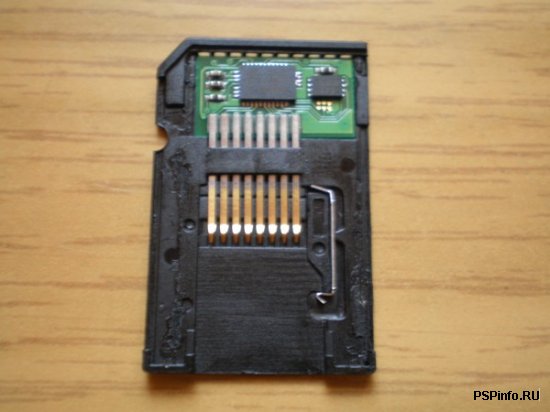

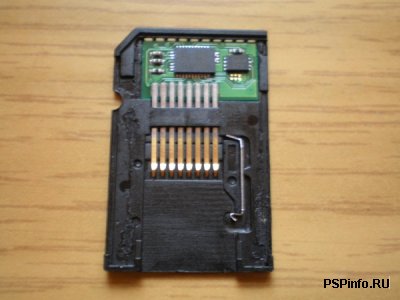

Осторожно разбираем наш адаптер, видим 8 усиков для микроСД, отпаиваим их

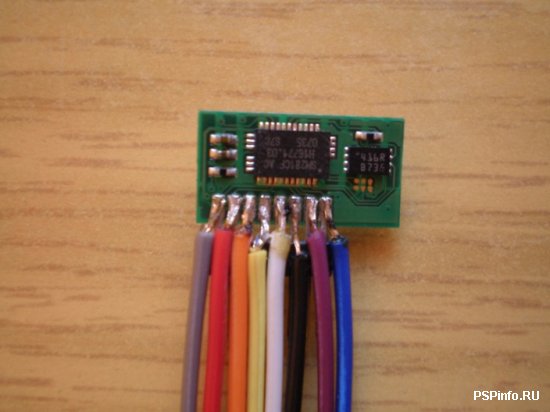

Берем цветные проводки (берите по длиннее, так как адаптер будет под вай фай платой) и припаиваем их к адаптеру на то место где были усики, все цвета должны быть разными. вам бут легче понять схему пайки.

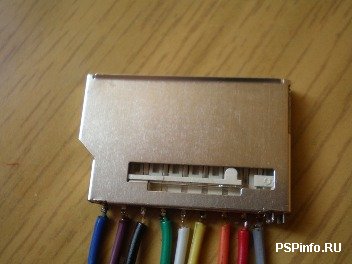

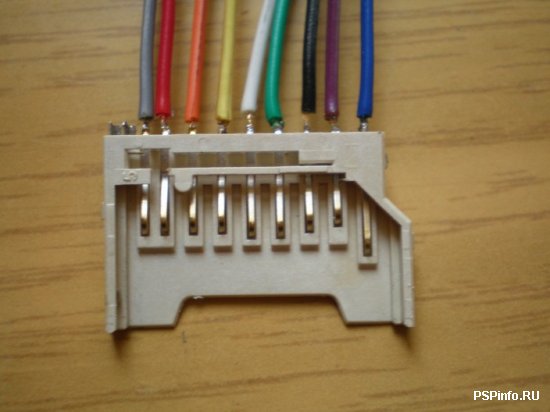

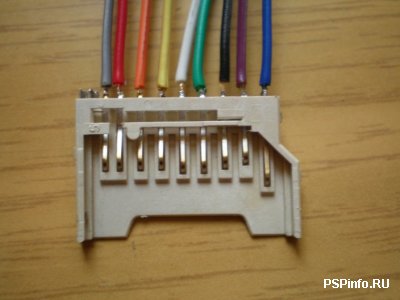

Берем наш доп слот карт SD и припаиваем к нему наши проводки о адаптера, на фото показано цветными проводками куда что припаивается. Заметьте на слоте SD остается один лишний проводок (он зеленый) так вот его мы припаиваем к оранжевому проводку на слот SD

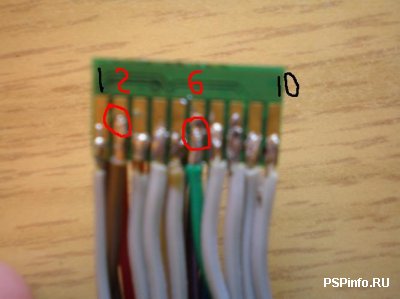

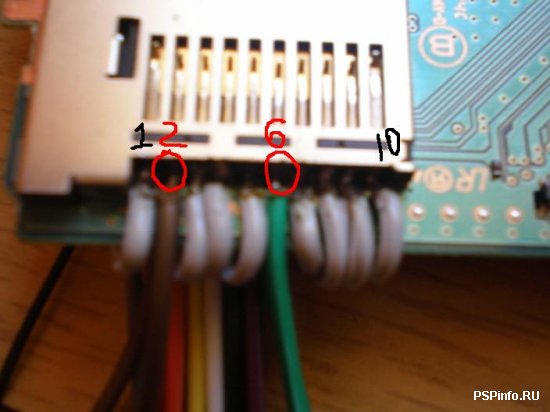

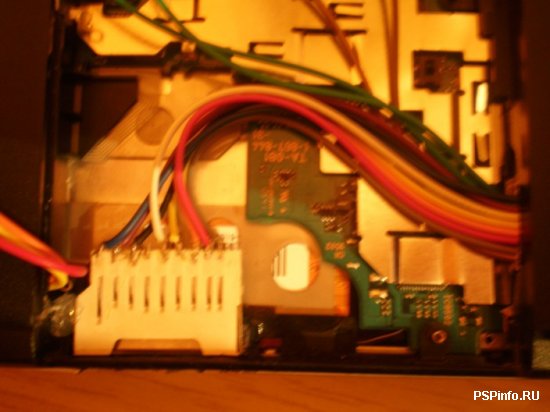

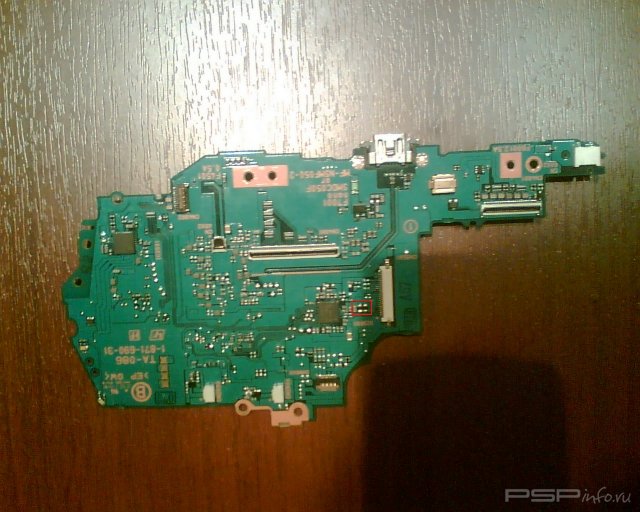

Второй этап, разбираем ПСП, снимаем Вай Фай плату, видим наш родной слот МемСтик Дуо, вот к нему щас и бум припаивать наш адаптер. Проводки нам понадобятся короткие, так как адаптер будет под вай фай платой (обязательно это учитывайте). Сотрим на фото, ОБЯЗАТЕЛЬНЫЙ ФАКТ, 2ой и 6ой проводки (зеленый и коричневый) будут идти через кнопку, поэтому их мы делам длинными (совет,закрепляем эти два проводчка скотчем вместе, чтоб не попутать)

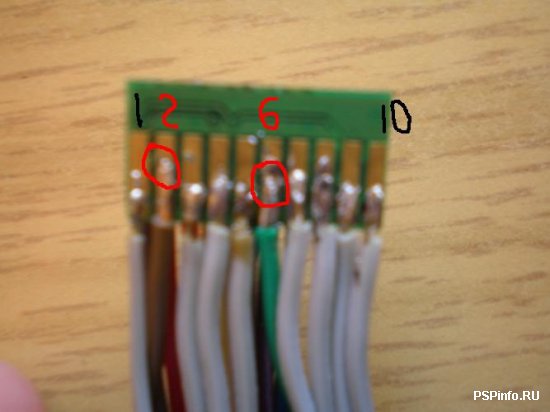

Берем наш адаптер, и припаиваем концы проводкой от слота МемСтик, 2ой и 6ой проводки тоже оставляем длинными, т.к. они пойдут на кнопку (обязательно пометьте их, чтоб нормально припаять к кнопке). Провода паять по очередности на фото я указал от 1ого до 10ого


Для вывода проводов в УМД привод, придется немного подрезать, крепим наш адаптер под вай фай, собираем псп. Крепим доп слот SD (я брал простой слот от кардридера, можно взять хороший и закрепить так , шоб карточка чуть чуть торчала)

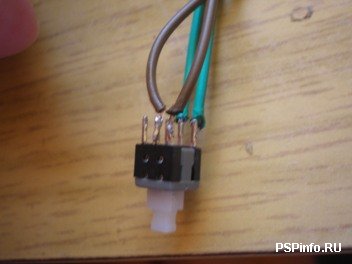

Припаиваем нашу кнопочку к тем четырем проводкам которые мы вывели


Закрепляем кнопку в умд приводе (вывода кнопки выбирайте сами) Свою кнопку я пока не закрепил, не могу определиться с местом т.к. помимо доп слота стоит еще и доп батарея.

Видео по работе самого устройства (простите за качество)

Всем успехов
