вот по прозьбе (то4но не помню кого сорри) выкладываю подробную при подробную инструкцию
надо:1 крестовая отвёртка
2 паяльник (с тонким жало)
3 олово(в принципе любое)
4 кислота паяльная (Zn- нужна для того 4то бы припой не отвалился и надёжно держался)
5 нож (для бумаги плоский такой)
6 резистор 10 Ом(постоянного напряжения,поять без разницы какой стороной)
7 клей (в прицепи любой ,но всякий там ПВА и клей карандаш не подойдёт)
8 провода примерно 10 см (желательно разные по цвету 4то бы не перепутать)
ШАГ 1 надо развинтить зыз (где 4то откру4ивать показано красными то4ками)
ШАГ 2 снять лицевую панель ( места где надо
АККУРАТНО не дёргая без
рывков пинцетом открыть защёлку и вытащить шлейф сна4ало тот который с право а потом ножом подцепить тот 4то с лево )
ШАГ 3 снять экран (ножом подцепить )
ШАГ 4 после снятия экрана надо снять железную(если вы все отвинтили но она не снимается то проверьте не пропустили ли вы болт по середине (он показан на 1 картинке, если она по прежниму не снимается то откройте UMD крышку) панель.
ШАГ 5 все мы добрались до етой стадии на которой не4его откру4ивать не надо.

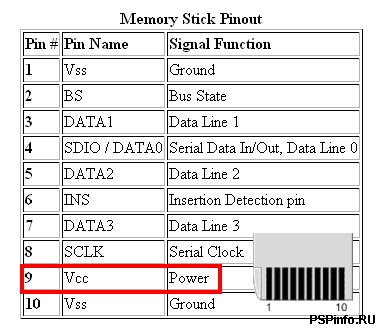

ШАГ 6 берём провода (тоненькие, длинной примерно 10 см мона и поменьше ) за4ищаем на глаз 1 мм, берём тот самый флюс(кислота паяльная она же Zn) макаем в неё за4ищенный у4асток провода,не беда еслислу4айно вы капнули прямо на плату зыз от етого не4его произойдёт.берем на кон4ик паяльника немножко олова и припаиваем провод смо4енный кислотой к ето4 штуке, на картинке она в красном квадрате, первая по щёту.
ЕТО БУДЕТ +(плюсовой)ПРОВОД НА НЕГО ПОТОМ НУЖНО БУДЕТ ПРИПАЯТЬ РЕЗИСТОР
ШАГ 7 берём второй провод и припаиваем его тем же способом (за4ищаем, наносим на него кислоту)
ЕТО БУДЕТ - (МИНУС) ШАГ 8 теперь бреем резистор и припеваем к +(плюсовому) проводу (какой стороной нет никакой разницы)
ШАГ 9 терь берём и делаем по схеме (нарисовал понятно ,если вдруг 4то не понятно то задавайте вопросы)

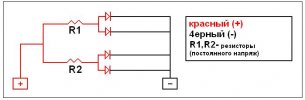

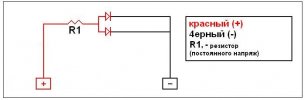

СХЕМА ПО УСТАНОВКИ 4х СВЕТОДИОДОВ ВОТ СХЕМА ПО УСТАНОВКИ 2х СВЕТОДИОДОВ приме4ание:провода надо положить и с верху прикрыть крышкой которую мы снимали в 4-5 картинке, все провода должны идти под ней , если есть оголённые контакты советую их за изолировать .
