Купил китайский кабель SCART в котором странная распайка. Что бы до конца разобраться нужна распиновка разъёма на самой PSP, но нигде не могу найти. Может у кого есть такая схемка или киньте ссылочкой. Очень нужно Заранее спасибо.

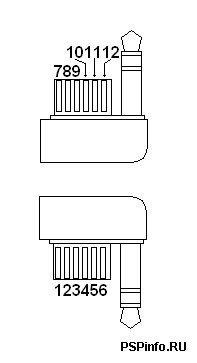

Уважаемый dendymaster, ну у вас ведь в сервисе точно есть такая информация, ведь должен быть ServiceManual. Я нарисовал и пронумеровал штекер, можете расписать их? Ну никак не могу найти в инете этой распиновки :(

кабель пропиетарный, потому и не находишь распиновки.

Да, но есть же сервис-мануал, там по любому распиновка должна быть.

Нет сервис-мануалов в свободном доступе, только в официальных сервис-центрах. А "денди" - неофициальный

Без сервис-мануала сервис врядли сумеет серьёзным ремонтом заниматься, так что здесь смею не согласиться. Другое дело, я сужу по форуму, что упомянутый Dendymaster здесь присутствует только для своей единственной фразы: "Приносите к нам, диагностика бесплатно".

все, что могу посоветовать - это где-то взять оригинальный компонентный кабель и прозвонить его. так и узнаешь распиновку. распиновка с компонента на скарт везде есть.

PIT666, ты небось ремонтом занимаешься? Не Думаю. Как ремонтник скажу, это ВРАНЬЕ. Для серьезного ремонта нужны не мануалы, а радиотехническое образование. Даже просто взглянув на плату можно понять ее принципиальную схему. А если еще тестер в руки взять... Лично я из тысячи ремонтированных мною пспешек не смог починить из-за отсутствия мануала не больше десятка.
Тссс. Дендимастер - первый в рунете модератор-бот.
westD, я даже уверен, что кто-то уже прозванивал и выкладывал. Юзайте Гугл , т.е. меня.

googlecom,
я почему то тоже в этом уверен, но мне по барабану.
у меня компонент, но нету тестера.

Мне не нужно делать из скарта компонент, там нет даже нужного колличества проводов, просто несколько проводов там запаяны по совершенно непонятной схеме на управляющий контакт скарта и землю, вот с ними я и хочу разобраться.

Спасибо, что просвятили меня, я теперь даже не понимаю для чего вообще сервис мануалы-то делаются? Тем не менее все эти разговоры пользы никому не приносят, распиновку к сожалению ни с помощью ВАС, ни с помощью какой-либо другой поисковой системы найти пока не удалось. Если вы сможете это сделать какими-то своими методами - я буду вам очень благодарен, а просто обсуждать методы и подходы в ремонте я думаю нужно в другом разделе. Спасибо!

PIT666,
ищешь распиновку оригинального компонентного кабеля для ПСП. а потом в соответствии со схемой перехода с компонента на скарт получаешь нужную схему (учитывая, что скарт и компонент это одно и тоже, только упакованное в разные разъёмы).

зы. даже если найдешь сервис-мануал, то есть одна заковыка - скарт кабеля для ПСП официально нету.

и самое главное не пойму - у тебя сам скарт работает или нет? если работает - то в чем собсно проблема? а если нет, то не лучше ли купить нормальный кабель.

Ладно, может я не так изъясняюсь, давайте пройдёмся по пунктам. Итак:
1. Купленый мной кабель не работает должным образом, телевизоры не держат картинку, происходит срыв вертикальной и горизонтальной синхронизации. Периодически мой телевизор устанавливает синхронизацию и картинка стабилизируется, но это происходит спонтанно и самопроизвольно.
2. Внутри скарта имеются 6 проводов приходящих с разъёма PSP. Два звуковых канала, один видео (композит) и ещё три, так или иначе замкнутых на землю. Вот эти три провода меня и интересуют. То, как они подключены озадачивают меня и всех моих коллег по работе (работаю инженером телевидения если вам это интересно).
Собственно из первого и второго пункта и вытекает моя просьба, сформулированная кратко в моём первом посте. Мне хочется понять, чем руководствовались китайцы применяя столь странную распайку в скарте. Самое простое - это взглянуть на распайку разъёма PSP. Если я достану компонентный кабель и прозвоню его, я узнаю на какие контакты PSP подаёт цветоразностные сигналы, а здесь, скорее всего, используются какие-то другие провода, ибо коротить на землю их ..., в общем китайцам проще было бы вообще их не паять или отрезать. Плюс к этому прозванивать компонентный кабель уже пробовали в другом форуме и с этим есть проблемы. Там на кабеле (если он у вас действительно есть) присутствует некая коробочка, внутри которой присутствует какая-то электроника, из-за чего кабель прозвонить электронным тестером не получается. Добавлю, что в моём кабеле прозвонить видео то же не получалось, потому что в разрыв видео впаян конденсатор (а-ля фильтр). Возможно стрелочный тестер по рывку стрелки позволил бы установить контакт, но цифровой здесь не помошник.
P.s. Скарт и компонент это не одно и то же упакованое в разные разъёмы. Скарт - универсальный терминал, в котором помимо прочего действительно присутствует компонентный сигнал, но только RGB. В компонентном кабеле для PSP используется яркостной и два цветоразностных сигнала (Y, CB/PB, CR/PR). Действительно, многие производители видеоаппаратуры встраивают такую возможность как выбор типа компонентного сигнала: RGB или Y, Cb, Cr, причём сигнал в обоих случаях будет передаваться по одним и тем же проводам в скарте, но это не документированая функция и не все телевизоры её поддерживают. У PlayStation 1,2,3 на видеовыходе есть RGB, у PSP походу его нет вообще (пока поиски по всем форумам указывают на это). Все вопросы как я уже говорил могла бы снять полная распиновка выхода PSP. Надеюсь теперь количество бесполезных советов уменьшится! Ещё раз спасибо.
P.p.s. Достать распиновку оригинального компонентного кабеля, это такая же неисполнимая задача! Не верите - поробуйте сами!!!

думал написать много, но раздумал.
нефиг покупать левизну.

ЗЫ. ищи распайку композитного кабеля тогда, он проще.

И ненадо писать много, а так же давать бесполезные советы. Зачем мне распайки каких-либо проводов, тем более, что найти их так же не представляется возможным? Мне нужна конкретная вещь о которой я изначально попросил. Покупать за 10 - 20$ сервис-мануал ради этой распиновки не очень хочется, надеялся, что у кого-нибудь есть и он поделится информацией.

Я за 5 минут нашел результат прозвона, а также информацию о том, что в кабеле присуствует сложная микруха, потому этот результат тебе мало поможет



Добавлено спустя 12 минут 20 секунд:

PIT666, извини, прочитал твое сообщение. Думаю, ты это уже видел.
